高壓電容集中補償柜的高壓電容容量的計算方法

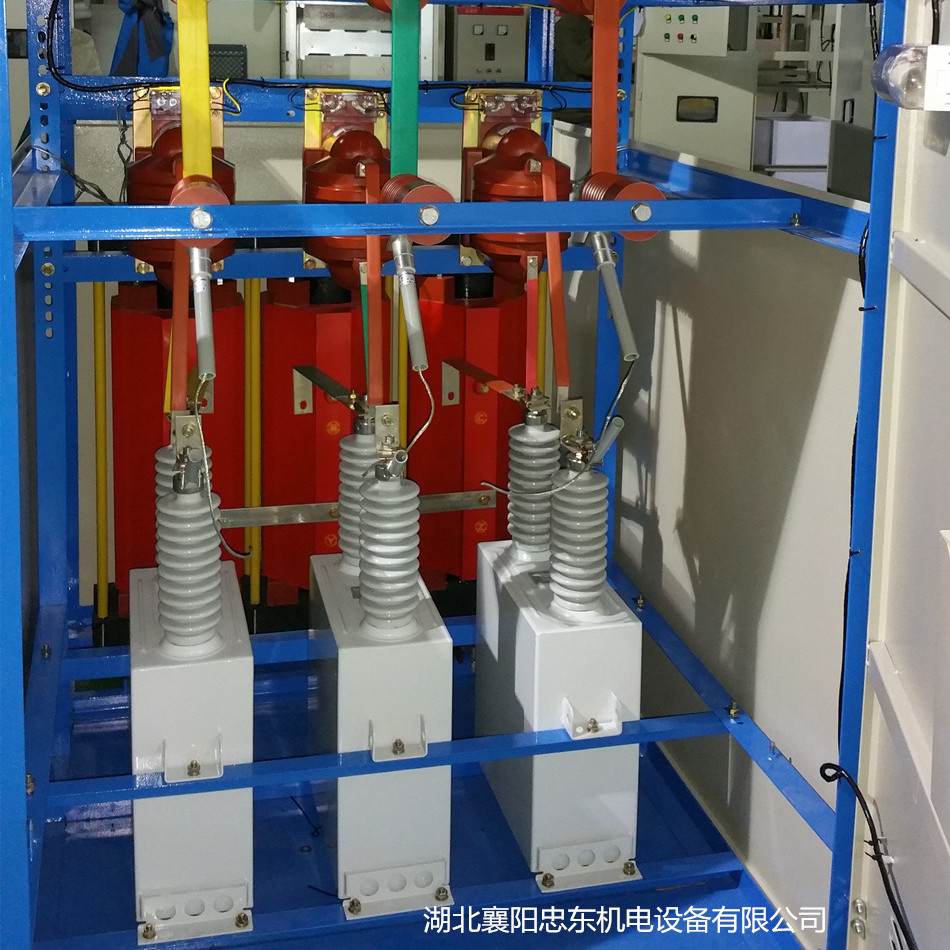

10KV高壓電容集中補償柜整個自動投切高壓并聯電容器裝置采用并聯電容器投切，并聯電容的容量選擇，需要考慮多方面的因數，通過計算分析得出有效的數值。TBB 系列高壓并聯電容器裝置主要包含以下設備：隔離開關、高壓并聯電容器、電容器過負荷保護專用熔斷器、串聯電抗器、放電裝置（專用放電線圈或電壓互感器）、無間隙氧化鋅避雷器、接地開關、帶電顯示裝置、聯接導線、支柱絕緣子、柜體或安裝框架等。
TBB 系列高壓并聯電容器裝置容量計算方法
TBB 系列高壓并聯電容器裝置總的補償量由下式決定:
Qc = βαν Pc (tg?1 ? tg?2 )
或 Qc = β av qc Pc
式中 Pc ----由變配電所供電的月*大有功計算負載（kW）；
βav ----月平均負載率，一般可取 0.7-0.8；
?1 -----補償前的功率因數角，cos ?1可取*大負載時的值；
?2 ----補償后的功率因數角，參照電力部門的要求確定，一般可取 0.9~0.95；
qc ---- 電容器補償率（ kvar/kW ） , 即每千瓦有功負載需要補償的無功功率，
qc = tg?1 ? tg?2
